Малогабаритная первичная радиолокационная станция мониторинга периметра «Периметр»
Артикул: РШПИ.464426.012
Первичная малогабаритная двухкоординатная радиолокационная станция «Периметр» (РЛС-МП) предназначена для определения координат воздушных, наземных и надводных целей, в том числе беспилотных летательных аппаратов (БПЛА) с малой ЭПР в любых погодных условиях 24/7.
Характеристики
| Диапазон рабочих частот | С-диапазон |
| Эффективная излучаемая мощность | не более 20 дБмВт |
| Максимальная инструментальная дальность обнаружения целей | не менее 2,6 км |
| микро БПЛА (с ЭПР = 0,001 м2) | не менее 200 м |
| мини БПЛА (с ЭПР = 0,01 м2) | не менее 350 м |
| БПЛА самолётного типа | не менее 1200 м |
| человек (с ЭПР = 0,1 м2) | не менее 900 м |
| автомобиль (с ЭПР = 1 м2) | не менее 2000 м |
| Диапазон скоростей обнаруживаемых скоростей целей | 1 - 30 м/с |
| Средняя квадратическая ошибка определения координат целей: | |
| по азимуту | не более 5 град. |
| по дальности | не более 5 м |
| Зона действия: | |
| по азимуту | ± 60 град. |
| по углу места | 0,1-30 град. |
| Частота обновления радиолокационной информации | 1 Гц |
| Электропитание | внешняя сеть переменного тока 230±23 В, сеть постоянного тока 12 В |
| Выходной интерфейс | Ethernet 1 Гбит |
| Время развёртывания | не более 15 мин. |
| Время задержки выдачи радиолокационной информации | не более 0,3 сек |
| Потребляемая мощность | от сети переменного тока: не более 50 Вт; от сети постоянного тока: не более 40 Вт. |
| Габариты | 460х350х130 мм |
| Масса | 7,8 кг |
Комплектация
- Модуль РЛС
- Блок питания
- Комплект монтажных частей
- Комплект кабелей
- Штатив — опционально
- Аккумулятор автомобильный 12 V, 55 Ah — опционально
- Выносное рабочее место оператора (ВРМО) — опционально
- Эксплуатационные документы
Файлы для скачивания
Описание
Первичная малогабаритная двухкоординатная радиолокационная станция «Периметр» (РЛС-МП) предназначена для определения координат воздушных, наземных и надводных целей, в том числе беспилотных летательных аппаратов (БПЛА) с малой ЭПР в любых погодных условиях 24/7.
РЛС-МП обеспечивает:
▪ секторный обзор пространства с зоной действия в горизонтальной плоскости 120 град;
▪ определение дальности, азимута и скорости воздушных, наземных и надводных целей, находящихся в зоне действия радиолокатора;
▪ отслеживание траекторий и сопровождение обнаруженных целей;

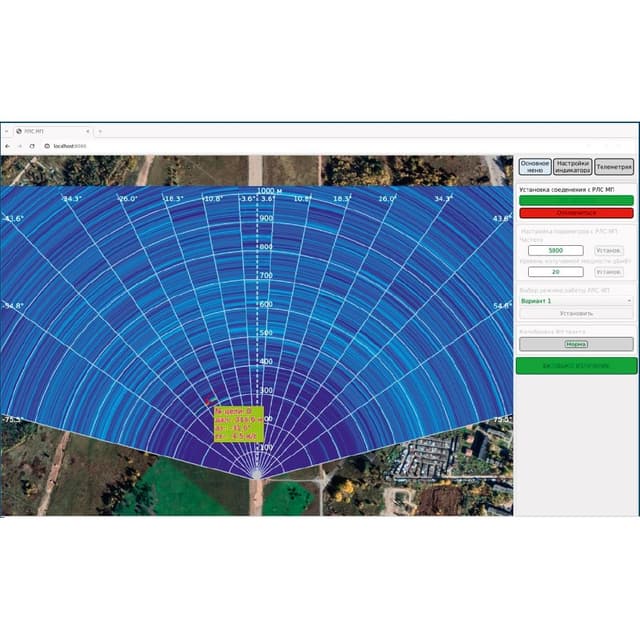

▪ выдачу информации операторам системы мониторига периметра с отображением целевой обстановки на индикаторе (формуляр, содержащий информацию о скорости и координатах);
▪ выдачу сигналов наведения на камеры наблюдения, тепловизоры или РЧ-подавители.
